Газлифт офисного кресла  (смотри схему и  рисунок 1-4) состоит из рабочего газового цилиндра Ф28 мм (шпиндель+шток), который помещен в корпус 6 (держатель шпинделя) Ф50 мм и своим рабочим штоком 5 упирается в дно корпуса 6 через упорный шариковый подшипник 7 с двумя стальными шайбами. Шариковый подшипник обеспечивает возможность поворота сидения стула относительно вертикальной оси.

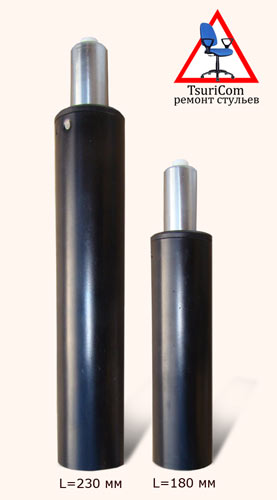

Устройство рабочего газового цилиндра можно описать следующим образом. В металлическом корпусе (шпинделе) Ф28 мм находится внутренний цилиндр с большой камерой 3, в котором свободно ходит шток поршня 5 с поршнем 4. Сам шпиндель  состоит из двух резервуаров, внутренний(большой) 3 и наружный (малый) 2, между которыми находится специальный клапан (регулятор воздуха), который управляется через кнопку 1. Регулятор воздуха можно открыть или закрыть  нажатием кнопки 1 рычагом пиастры под сидением офисного стула. Основной характеристикой газлифта является ход поршня, это разница в размерах газлифта в выдвинутом и в сжатом состоянии. Эта характеристика зависит от размера корпуса (держатель шпинделя) 6 газлифта Ф50 мм (обычно он черный либо хромированный), поэтому проще замерить длину корпуса газлифта.  В большинстве стульев и кресел, продающихся в Украине и России используются газлифты двух видов (размеров) корпусов: 160-180 мм и 210-230 мм.

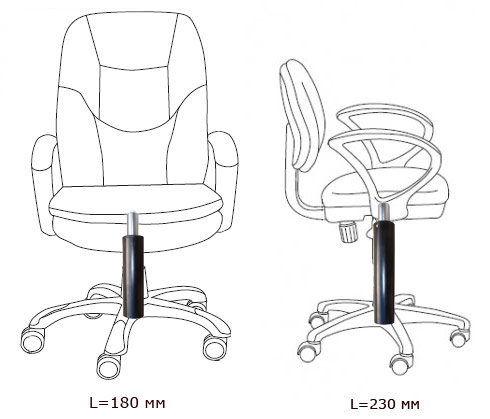

Для простых поворотных стульев чаще всего используются газлифт с корпусом размером 21-23 см, а в офисных креслах, где применяется механизм качания он меньше  16 - 18 см.

• Как разбирается стул можно посмотреть на видиоролике Разборка стула офисного.
• Инструкция с фотографиями  по ремонту (замене) газлифта Как разъединить крестовину и газлифт в офисном стуле на колесиках
• Видео  по ремонту (замене) газлифта Как разъединить механизм качания и газлифт в офисном стуле на колесиках

Газлифт самопроизвольно опускается, когда садятся на кресло

Обычный вопрос:
— У меня тяжелое кресло. Как сажусь на него, офисное кресло опускается полностью  и ничего с этим сделать не могу, а как встаю, оно тут же сразу подымается. Хотелось узнать, в чем может быть причина? У меня сломался газлифт?

Ответ:
Да сломался, (не герметичен) регулятор воздуха, который  перепускает воздух между рабочими камерами газлифта 2 и 3. Решение купить газлифт для офисного кресла.
Для тех, кто хочет разобраться в принципе работы газлифта, опишем как работает газлифт на упрощенной схеме рисунки 1-4.

Как работает газлифт

Рисунок 1 Газлифт выдвинут в верхнее положение. Не зависимо сидят на стуле или нет клапан 1 закрыт, воздух находится в замкнутом объеме 3, поршень неподвижен и если вы сядете газлифт останется на той же высоте, так как воздуху некуда деваться.

Рисунок 2 Когда вы садитесь на кресло, вы сжимаете воздух во внутренней камере 3 и клапан 1 не дает воздуху выйти из камеры, а цилиндру(шпинделю) опуститься вниз к поршню 4. Нажав на клапан 1, сидя на кресле, вы даете возможность воздуху частично перейти из камеры большого объема 3 в камеру с малым объемом 2. Количество воздуха в камере 3 уменьшается и шпиндель (стул) опускается. Из-за того, что на газлифт действует сила веса сидящего, газлифт сжимается внешней силой, давление в малой камере 2 будет выше давления чем большой в камере 3. Пока вы держите открытым клапан 1 сидение будет опускаться.

Рисунок 1 На кресле не сидят. Газлифт в не нагруженном состоянии

Рисунок 2 Сели на кресле и нажали на рычаг(кнопку)

Рисунок 3 Сидение опустилось и вы прекратили нажимать на клапан 1, опускание сидения прекратилось. Это положение повторяет положение на Рисунке 1, только сидение находиться ниже.  Шпиндель газлифта находиться ниже верхнего положения. Не зависимо сидят на кресле или нет клапан 1 закрыт, воздух находится в замкнутом объеме  3, поршень неподвижен и если вы сядете шпиндель останется на той же высоте.

Рисунок 4 Надо поднять газлифт. Это делается без нагрузки. Если нажать на клапан 1 (не сидя на кресле), из-за того что давление в камере 2 больше чем давление в камере 3 а внешней нагрузки нет, то воздух начнет переходить в камеру 3, давить на поршень 4 и поднимать шпиндель вверх, отодвигая его от поршня 4.

Рисунок 3. Газлифт в нижнем положении

Рисунок 4. Нажали на рычаг(кнопку), чтобы поднять кресло вверх (без нагрузки)

После описания работы газлифта вам должно быть понятно, что самопроизвольное опускание газлифта, когда вы садитесь на кресло и не нажимаете рычаг для нажатия на кнопку 1 происходит от перетекания воздуха из камеры 3 в камеру 2 из-за не герметичности регулятора воздуха. При производстве, с целью предотвращения утечки воздуха из камер 2 и 3, корпус шпинделя выполняется не разборным и если произошла разгерметизация в клапане(регуляторе воздуха), по любой причине, разобрать рабочий цилиндр возможно, но собрать герметичное изделие невозможно.

Починить газлифт, при его разгеметизации, невозможно.

Часто повторяющийся вопрос 2:
—Такая проблема. Я варил верхнюю стойку (пиастру, механизм качания) и газлифт нагрелся и белая кнопка вздулась и я ее снял. Пришел домой и стул начал проседать слишком много. Подскажите как его заклинить чтобы больше не двигался вверх-вниз.
Ответ:
Не варите механизм качания с неснятым газлифтом! Вы разрушите клапан перепуска газа. Теперь придется купить новый газлифт для кресла.
